7.3.3.2 Добавление и настройка групп переменных в МЭК-104

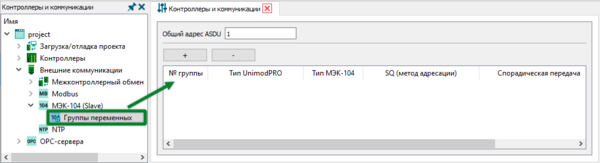

Для добавления группы переменных выберите раздел «Группы переменных» дерева конфигурации. После выбора откроется форма настройки параметров, где для редактирования доступны общий адрес блока данных ASDU и таблица редактирования групп переменных.

Общий адрес ASDU является адресом мастер-модуля по протоколу МЭК-104 и указывается в запросах из внешних систем в качестве адреса Slave-устройства.

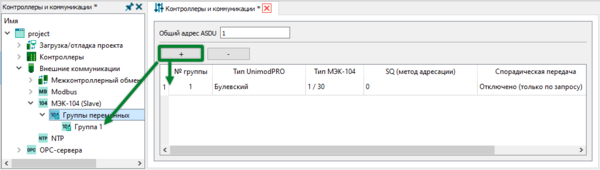

Добавление и удаление групп осуществляется нажатием кнопок

соответственно. Добавленные группы отображаются на форме настройки параметров и в дереве конфигурации.

Настраиваемые параметры группы переменных:

Номер группы – уникальное целочисленное значение в диапазоне от 1 до 255, идентифицирует группу по протоколу МЭК-104.
Тип сгруппированных переменных – для обмена по протоколу МЭК-104 поддерживаются четыре типа данных: логический, целочисленный 16-битный, целочисленный 32-битный и вещественный.

Тип МЭК-104 – обозначение типа данных в протоколе МЭК-104, устанавливается автоматически в зависимости от типа данных переменной:

Тип данных Unimod PRO 2	Тип данных МЭК-104
Логический	1 / 30
Целочисленный 32-битный	7 / 33 (чтение/запись 4 байт)
Целочисленный 16-битный	11 / 35 (чтение/запись младших 2 байт)
Вещественный	13 / 36

SQ (метод адресации) – для выбора доступны два варианта: «0» – адресация индивидуальных одиночных элементов или комбинаций элементов в наборе объектов информации одинакового типа, параметр «1» – адресация последовательности одиночных элементов информации или одинаковых комбинаций элементов в единственном объекте ASDU.
Спорадическая передача – во включенном состоянии каждое измененное значение переменной из группы будет отправлено во внешнюю систему, без ожидания запроса. Для этого, из внешней системы требуется предварительно установить соединение с контроллером. В выключенном состоянии данные передаются только по запросу.
