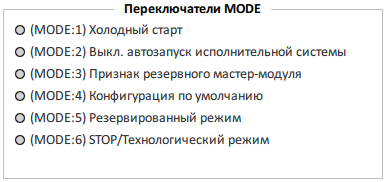

9.1.2.5 Индикаторы MODE переключателей
Переключатели MODE размещены на корпусе каждого мастер-модуля и позволяют выбрать требуемый режим работы. Выбор режима работы выполняется до запуска исполнительной системы.
|
Переключатель
|
Краткое описание
|
Описание
|
|
MODE:1
|
Холодный старт
|
 – переключатель в положении «On». При «холодном» запуске мастер-модуля технологическое приложение начинает выполняться «с нуля», без восстановления сохраненной базы приложения, а модули ввода-вывода сбрасываются. В процессе работы резервирование не производится. |
|
MODE:2
|
Выкл. автозапуск исполнительной системы
|
– переключатель в положении «On» отключает автоматический запуск исполнительной системы, а при включении на мастер-модуле загружается только операционная система с поддержкой сетевых интерфейсов. Данный режим может использоваться для обеспечения безопасного проведения диагностики аппаратных средств. |
|
MODE:3
|
Признак резервного мастер-модуля
|
– переключатель в положении «On» позволяет запустить исполнительную систему мастер-модуля с задержкой (по умолчанию до 10 секунд), чтобы исполнительная система резервируемого (основного) контроллера запустилась раньше и получила статус основного. Мастер-модуль получит статус резервного только после получения уведомления от основного. |
|
MODE:4
|
Конфигурация по умолчанию
|
– переключатель в положении «On» позволяет игнорировать указанные пользователем сетевые настройки, при этом IP-адресам мастер-модуля присваиваются значения по умолчанию, которые могут отличаться в зависимости от типа мастер-модуля и описаны в руководствах по эксплуатации. |
|
MODE:5
|
Резервированный режим
|
– переключатель в положении «On» запускает мастер-модуль в режиме резервирования, когда часть IP-адресов из сетевых настроек автоматически задействуется для передачи резервируемых данных. |
|
MODE:6
|
STOP/Технологический режим
|
– переключатель в положении «On» останавливает выполнение приложения и переводит мастер-модуль в технологический режим. |
