7.2.2.1.1 Мастер-модуль М1201Е и М401Е
В технологическом приложении:
-

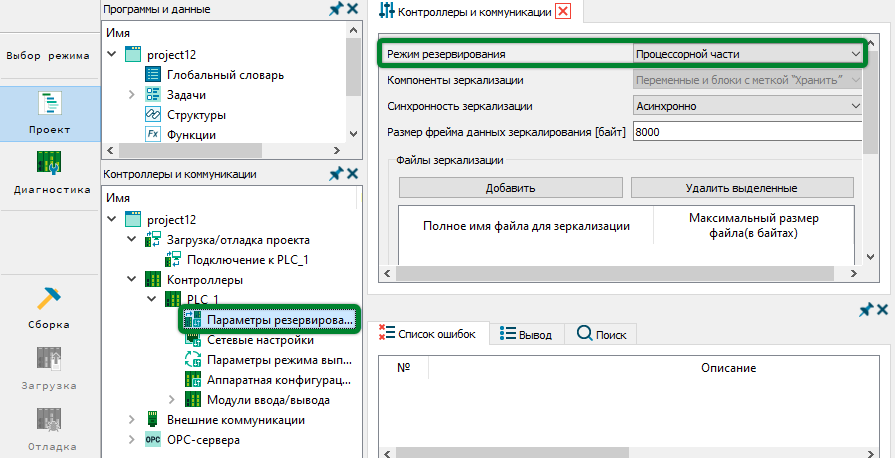

В параметрах резервирования окна «Контроллеры и коммуникации» указывается режим резервирования (подробнее можете ознакомиться в разделе «Режимы резервирования»):
-

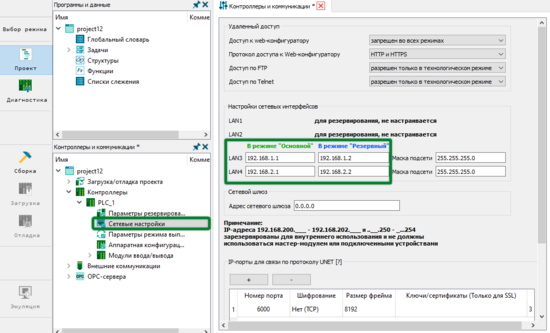

В сетевых настройках указывается:
LAN3: «Основной» – IP-адрес 192.168.1.1; «Резервный» – IP-адрес 192.168.1.2.
LAN4: «Основной» – IP-адрес 192.168.2.1; «Резервный» – IP-адрес 192.168.2.2.
-

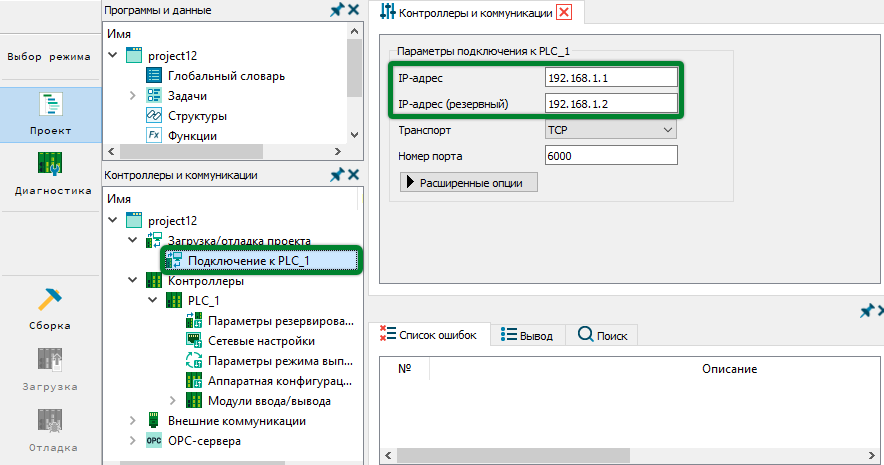

В настройках подключения к PLC_1 указывается IP-адрес «Основного» мастер-модуля (192.168.1.1) и «Резервного» (192.168.1.2):
На мастер-модуле:
-
Резервирование выполняется только через порты LAN1/LAN2, работа с «верхним уровнем» – через порты LAN3/LAN4.
-
Для «Основного» мастер-модуля должен быть установлен переключатель DIP5=On.
-
Для «Резервного» мастер-модуля должен быть установлен переключатель DIP3=On и DIP5=On.
При смене статуса «Основной»–«Резервный» IP-адреса портов LAN3/LAN4 автоматически изменяются в соответствии с настройками. Таким образом, мастер-модулю со статусом «Основной» всегда присваиваются IP-адреса «LAN3 основной» / «LAN4 основной».
При запуске мастер-модуль по LAN1/LAN2 получает текущее приложение и настройки с основного мастера, после чего ему присваиваются IP-адреса «LAN3 резервный» / «LAN4 резервный». Если при запуске связь с основным мастер-модулем отсутствует, то выполняется проверка шины ST-BUS (на случай, если забыли подключить линии зеркализации LAN1/LAN2):
|
