7.2 Контроллер

В разделе «Контроллеры» дерева конфигурации содержится один контроллер, для которого создается технологическое приложение. Данный контроллер добавляется в проект по умолчанию с именем «PLC_1».

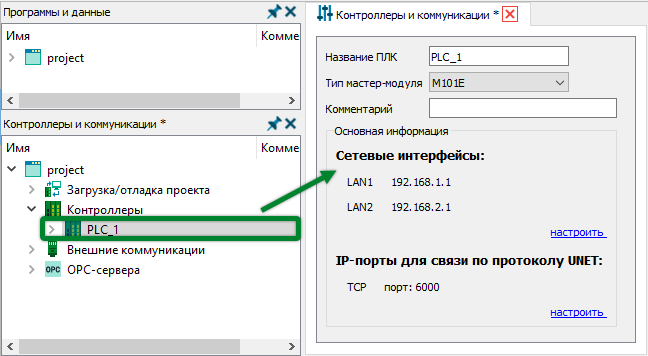

Основная информация о контроллере содержится в форме настройки параметров, которая открывается при выборе контроллера в дереве конфигурации.

Доступные для настройки параметры:

Название контроллера – уникальное имя контроллера в пределах проекта. В имени допустимы латинские буквы, цифры и символы подчеркивания, при этом имя должно начинаться с латинской буквы и не превышать 128 символов.
Тип мастер-модуля – определяет модель контроллера, для которого создается приложение. Доступные типы выбираются из раскрывающегося списка, а описание поддерживаемых мастер-модулей приведено в разделе «Доступные для программирования контроллеры».
Комментарий – поле ввода краткого описания и назначения контроллера.

На панели «Основная информация» отображаются параметры сетевых настроек контроллера. Для перехода к разделу сетевых настроек и изменения параметров выберите соответствующий раздел в дереве конфигурации или нажмите на гиперссылку «Настроить».

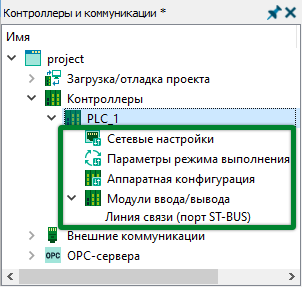

Параметры для настройки контроллера разделены на подразделы, которые отображаются в виде вложенного списка в дереве конфигурации.
