2.3.2 Настройка среды разработки

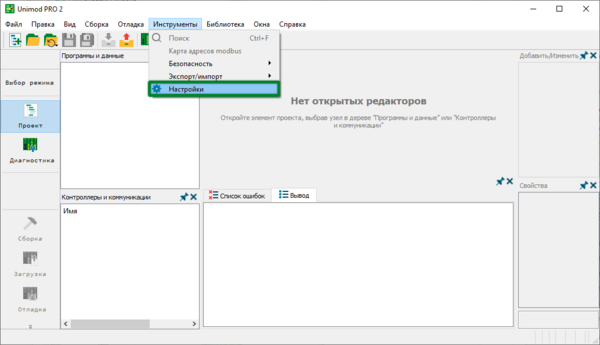

Для настойки среды разработки Unimod PRO 2 выберите пункт меню «Инструменты → Настройки» или нажмите кнопку

на панели быстрого доступа. После чего в открывшемся окне будут доступны вкладки с настраиваемыми параметрами.

Вкладка «Конфигуратор».

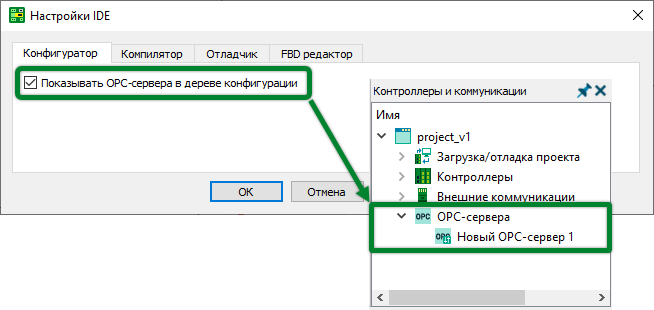

Выбор пункта «Показывать OPC-сервера в дереве конфигурации» позволяет отображать в дереве конфигурации раздел для конфигурирования OPC-серверов.

Вкладка «Компилятор». Не доступна для редактирования. По умолчанию установлен пункт расширенного набора команд TIC-кода.

Вкладка «Отладчик».

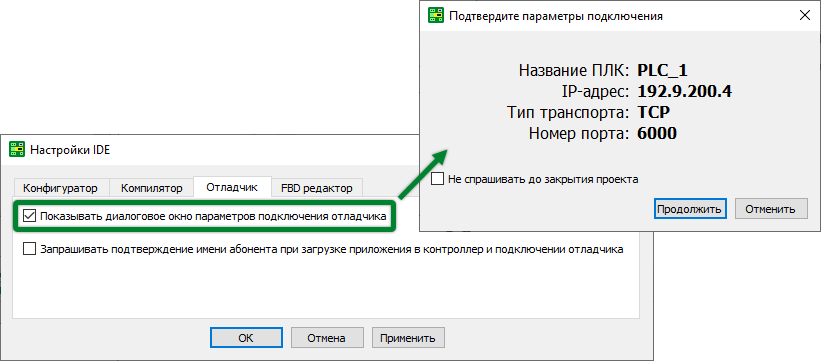

При выборе пункта «Показывать диалоговое окно параметров подключения отладчика», перед подключением к контроллеру в режимах «Отладка» или «Загрузка» дополнительно будет выводиться окно для подтверждения параметров подключения.

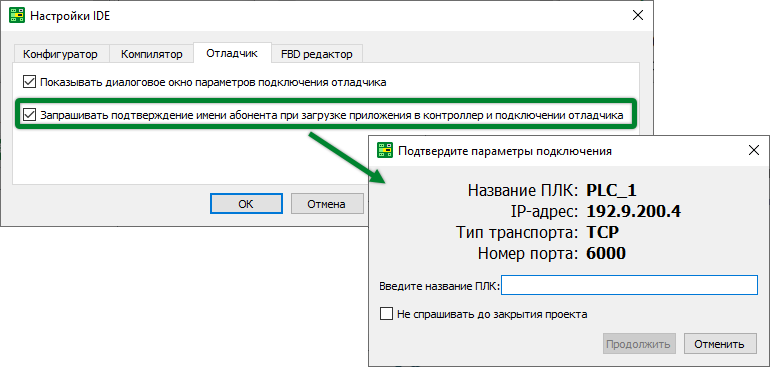

Выбор пункта «Запрашивать подтверждение имени абонента при загрузке приложения в контроллер и подключении отладчика» позволяет перед подключением к контроллеру в режимах «Отладка» или «Загрузка» добавить в окно подтверждения параметров подключения дополнительную проверку в виде ввода названия целевого контроллера. Акцент внимания на имени контроллера позволит пользователю убедиться, что по указанному IP-адресу действительно расположен требуемый ему контроллер.

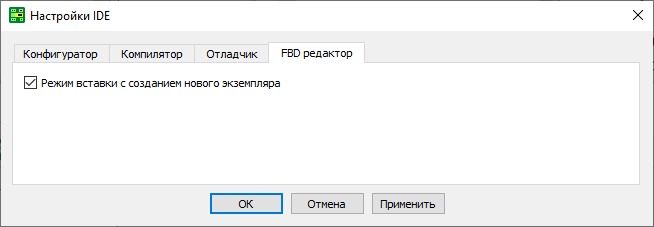

Вкладка «FBD редактор».

Пункт «Режим вставки с созданием нового экземпляра» влияет на процесс копирования и вставки блоков переменных в редакторе FBD:

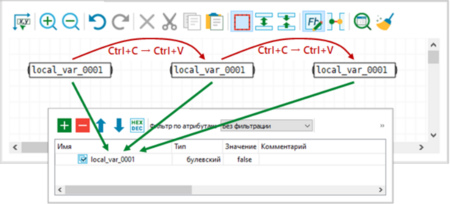

– если пункт в неактивном состоянии, при копировании и вставке в редактор добавляется копия блока переменной, но дополнительный экземпляр переменной в локальном словаре не создается. Скопированные таким образом блоки ссылаются на одну переменную.

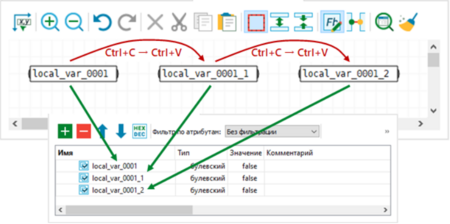

– если пункт в активном состоянии, при копировании и вставке в редактор добавляется копия блока переменной, а в локальный словарь добавляется соответствующая ему переменная. Скопированные таким образом блоки ссылаются на разные переменные, каждый на свою.

При этом имя добавленной переменной отличается от имени исходной постфиксом в формате <имя_исходной_переменной>_<номер_копии>, что продемонстрировано на предыдущем изображении.

	Внимание! Изменение режима вставки в редакторе FBD влияет только на блоки переменных, для других блоков при вставке всегда создается отдельная переменная в локальном словаре.
