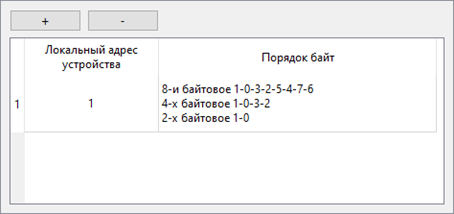

7.3.2.5.3.2 Параметры чтения Modbus-запросов
Параметры чтения Modbus-запросов настраиваются для задач связи Modbus-RTU Slave и Modbus-TCP Slave.
-
Локальный адрес устройства – число в диапазоне от 1 до 255, определяет сетевой адрес Slave-устройства по протоколу Modbus, на которое поступит запрос. Значение параметра должно совпадать со значением адреса на Master-устройстве.
-
Порядок байт – порядок чтения байт запроса на Slave-устройстве, должен совпадать с порядком байт, указанным в параметрах Modbus-запроса на Master-устройстве:
|
Порядок байт
|
Краткое описание
|
|
0-1-2-3-4-5-6-7
|
8-ми, 4-х и 2-х байтовое
|
|
1-0-3-2-5-4-7-6
|
8-ми, 4-х и 2-х байтовое с заменой байт
|
|
2-3-0-1-6-7-4-5
|
8-ми, 4-х и 2-х байтовое с заменой слов
|
|
3-2-1-0-7-6-5-4
|
8-ми, 4-х и 2-х байтовое с заменой байт и слов
|
|
4-5-6-7-0-1-2-3
|
8-ми, 4-х и 2-х байтовое с заменой двойных слов
|
|
5-4-7-6-1-0-3-2
|
8-ми, 4-х и 2-х байтовое с заменой двойных слов и байт
|
|
6-7-4-5-2-3-0-1
|
8-ми, 4-х и 2-х байтовое с заменой двойных слов и слов
|
|
7-6-5-4-3-2-1-0
|
8-ми, 4-х и 2-х байтовое с заменой двойных слов, слов и байт
|
В 8-ми байтах передаются вещественные значения. Для чтения 4-х или 2-х байтового запроса выберите один из вышеуказанных вариантов с соответствующим порядком байт.
