7.1 Параметры подключения к контроллеру

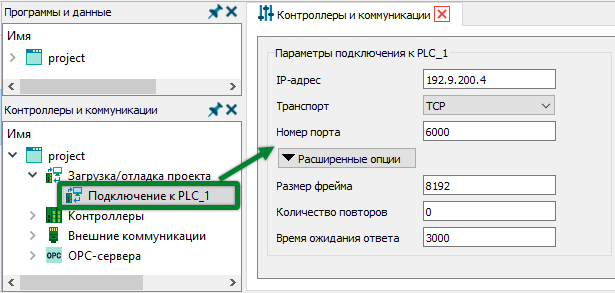

Параметры подключения к контроллеру настраиваются в разделе «Загрузка/отладка проекта → Подключение к PLC_1» дерева конфигурации, где «PLC_1» – название контроллера. Изменить название контроллера можно в разделе «Контроллеры» дерева конфигурации.

Минимальные параметры подключения к контролеру при загрузке и отладке:

IP-адрес контроллера в локальной сети в формате IPv4, должен совпадать с одним из IP-адресов, установленных в сетевых настройках загруженного на контроллер приложения.
IP-адрес резервного контроллера в формате IPv4, параметр отображается только при поддержке резервирования выбранным мастер-модулем.
Номер порта, используемый контроллером для взаимодействия со средой разработки.

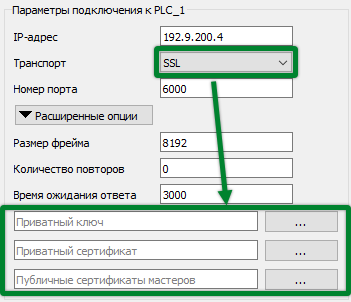

Тип протокола передачи данных: TCP – по сети передаются не зашифрованные данные без аутентификации клиента, SSL – защищенный обмен данными за счет шифрования и аутентификации. При выборе протокола SSL дополнительно нужно указать путь к файлам приватного ключа, приватного и публичного сертификатов.

Дополнительно могут быть указаны параметры:

Размер фрейма – стандартный размер передаваемого по сети пакета данных в байтах, должен совпадать с размером фрейма, указанным для IP-порта в сетевых настройках контроллера.
Количество повторов – количество попыток подключения к контроллеру, при превышении которых будет выведена ошибка. Одна попытка – один период времени ожидания ответа.
Время ожидания ответа – период времени в миллисекундах между отправкой запроса на подключение и получением подтверждения от контроллера. Если в указанный период ответ от контроллера не поступил, одна попытка подключения считается завершенной.



IP-адреса в параметрах подключения и сетевых настройках могут отличаться:

в параметрах подключения указывается значение одного из текущих IP-адресов контроллера;
в сетевых настройках указываются значения IP-адресов, которые будут установлены на сетевые интерфейсы контроллера только после загрузки приложения.

После загрузки подключение к контроллеру для загрузки и отладки будет осуществляться по одному из IP-адресов, указанных в сетевых настройках загруженного приложения.
