7.2.3.2 Параметры сетевых интерфейсов

Настройка сетевых интерфейсов состоит из настройки режима работы портов, IP-адресов и масок подсетей. Возможность выбора режима работы, а также количество доступных IP-адресов зависят от типа выбранного мастер-модуля. IP-адрес сетевого шлюза указывается, если контроллер будет использоваться в качестве сетевого шлюза одной из сетей.

Режимы работы сетевых портов:

Независимые порты – в данном режиме каждый из портов на мастер-модуле будет представлять собой отдельную сеть, при этом мастер-модуль будет отображаться в сети как два независимых Ethernet-устройства с различными MAC и IP-адресами;
Коммутатор – мастер-модуль выполняет функции коммутатора и позволяет пропускать поступающие Ethernet-пакеты через все имеющиеся разъемы LAN-портов.
MRP Slave – мастер-модуль в роли ведомого коммутатора (Slave) в топологии кольцевого резервирования сети на основе протокола MRP. В данной роли модуль отслеживает и пересылает сообщения, а также передает ведущему модулю (Master) информацию об ошибках.
MRP Master – мастер-модуль в роли ведущего коммутатора (Master) в топологии кольцевого резервирования сети. В данной роли мастер-модуль будет контролировать работоспособность топологии, а при обрыве кольца активирует резервное соединение и сообщит Slave-коммутаторам о необходимости перенаправления трафика по резервному пути.

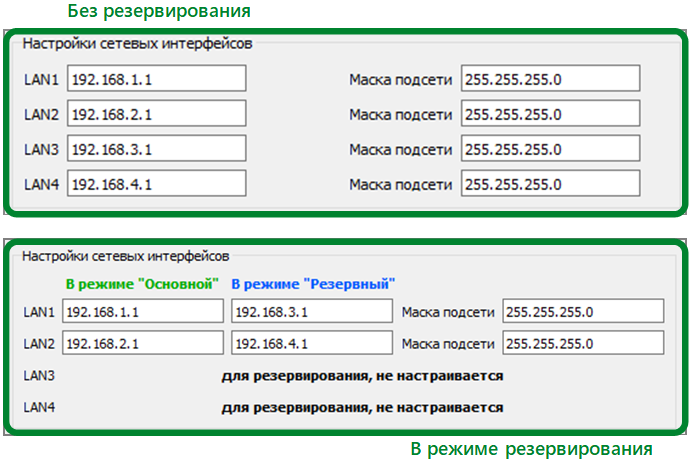

Указанные в сетевых настройках IP-адреса будут использоваться для соединения с контроллером после загрузки в него технологического приложения. При включенном режиме резервирования часть IP-адресов задействована под организацию каналов резервирования и не может быть настроена пользователем.



IP-адреса в параметрах подключения и сетевых настройках могут отличаться:

в параметрах подключения указывается значение одного из текущих IP-адресов контроллера;
в сетевых настройках указываются IP-адреса, которые будут установлены на сетевые интерфейсы контроллера только после загрузки приложения.

После загрузки подключение к контроллеру для загрузки и отладки будет осуществляться по одному из IP-адресов, указанных в сетевых настройках загруженного приложения.
