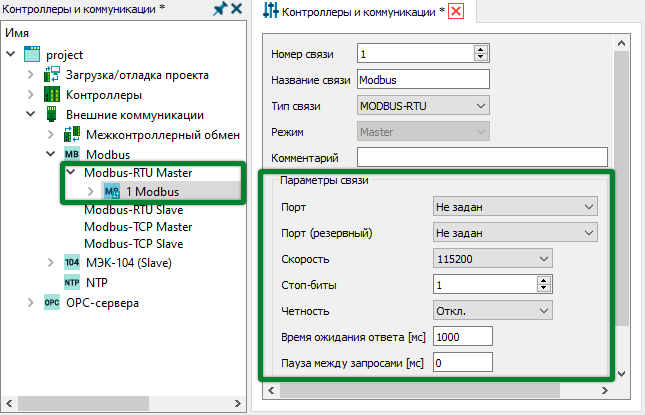

7.3.2.5.2.1 Параметры связи Modbus-RTU Master

Порт – определяет номер используемого физического COM-порта. Одна задача связи использует один COM-порт, поэтому для двусторонней передачи данных используются минимум два физических COM-порта: один на вход, другой на выход. Количество доступных соединений по протоколу Modbus-RTU ограничивается количеством COM-портов контроллера.
Порт (резервный) – определяет номер резервного COM-порта.
Скорость – задает скорость передачи данных в бит/с, поддерживаются скорости: 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600 и 115200.
Стоп-биты – задается количество стоповых битов: 1 или 2, при отключенном режиме проверки четности всегда выставляется 2 стоповых бита.

Четность – задается режим контроля четности при передаче данных:

Значение параметра	Краткое описание
EVEN	Бит четности устанавливается в единицу при четном количестве единиц в битах данных.
ODD	Бит устанавливается в единицу при нечетном количестве единиц.
MARK	Бит четности всегда устанавливается равным единице.
SPACE	Бит четности всегда устанавливается равным нулю.

Режимы MARK и SPACE не влияют на возможность контроля ошибок. При отключенном параметре контроль четности не производится, при этом всегда выставляются два стоповых бита.

Время ожидания ответа – период времени, в течение которого ожидается ответ от удаленного Slave-устройства. Используется только на Master-устройстве. При отсутствии ответа в указанный период, запрос отправляется повторно.

Пауза между запросами – период времени, по истечении которого будет отправлен очередной запрос на Slave-устройство. Используется только на Master-устройстве. При нулевом значении, следующий запрос будет отправлен сразу после получения ответа.

	Время в параметрах задается в миллисекундах. Скорость передачи данных, количество стоповых битов и режим контроля четности должны совпадать на передающем и принимающем устройствах.
