7.2.2.2.2 Пошаговый режим загрузки

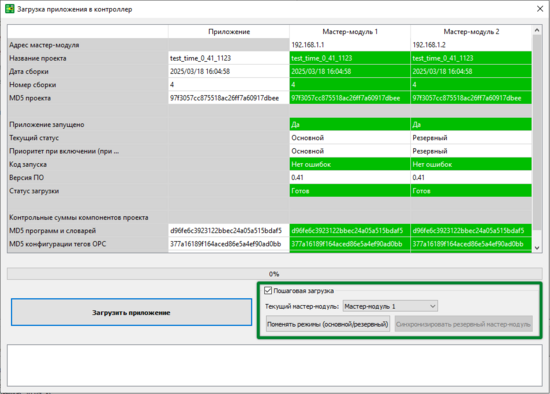

Вид окна при пошаговой загрузке (флажок «Пошаговая загрузка»):

Режим пошаговой загрузки позволяет контролировать процесс обновления приложения на каждом этапе.

При этом автоматическая смена IP-адресов «Сетевых интерфейсов для обмена с верхним уровнем» (см. примечание ниже) при смене статуса все равно выполняется.

Примечание: для модулей M1201E и M401E – LAN3/LAN4; для модулей М501Е и М102ER – LAN1/LAN2.

Рекомендуемый порядок действий при пошаговой загрузке:

Загрузить технологическое приложение в мастер-модуль с текущим статусом «Резервный» (если загрузить в мастер-модуль с текущим статусом «Основной», то сначала произойдет его смена статуса на «Резервный», а затем уже загрузка приложения).
Убедиться, что приложение запущено.
С помощью режима «Отладка» подключиться к резервному мастер-модулю и убедиться, что критические данные восстановились и синхронизировались с мастер-модулем, находящимся в статусе «Основной».
Перевести мастер-модуль с текущим статусом «Резервный» в режим «Основной». Доступно с помощью кнопки «Сменить статус».
Убедиться в правильности работы обновленного приложения.
Загрузить приложение на второй мастер-модуль.
Выполнить шаги 2-5 для второго мастер-модуля.

После обновления приложения необходимо проверить корректность работы при сменах статуса «Основной» – «Резервный» в двух вариантах: отключая «Основной» мастер-модуль и с помощью переключателя RUN/STOP.

Если текущие настройки «Сетевых интерфейсов для обмена с верхним уровнем» (см. примечание ниже) отличаются от заданных в настройках МКО, то мастер-модуль выдает ошибку 1E(hex) – «Ошибка инициализации межконтроллерного обмена», меняет статус на «Резервный» и выполняет автоматический откат на предыдущую версию проекта (которую получает с мастера-модуля, сменившего статус на «Основной»).

Примечание: для модулей M1201E и M401E – LAN3/LAN4; для модулей М501Е и М102ER – LAN1/LAN2.
