4.2.2 Редактор списков слежения

Редактор списков слежения представляет собой инструмент, позволяющий просматривать глобальные и локальные переменные, сгруппированные по определенному пользователем принципу.

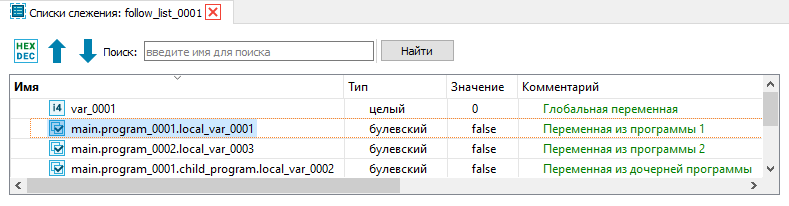

Общий вид редактора представлен на следующем изображении:

Правила вывода имен переменных.

имена глобальных переменных выводятся без изменения;

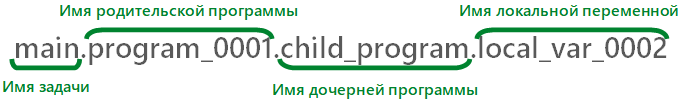

имена переменных из локальных словарей родительских или дочерних программ формируются из имени задачи, имени программы, имен дочерних программ и имени переменной, и разделяются символом точки.

Редактирование переменных. Переменные, которые отображаются в списке слежения, предназначены только для просмотра. Если необходимо изменить их атрибуты, воспользуйтесь редактором соответствующего словаря.

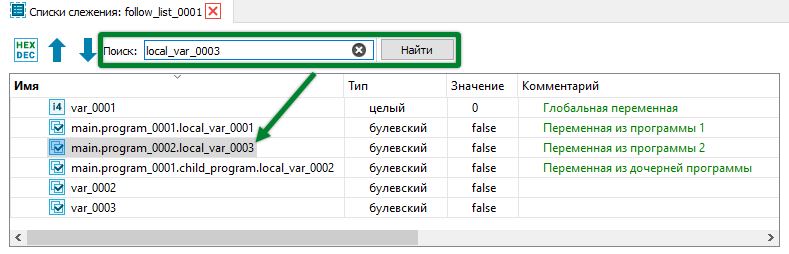

Поиск переменной в списке. На панели инструментов в поле «Поиск» частично или полностью введите имя переменной → найденная в списке переменная будет выделена цветом.

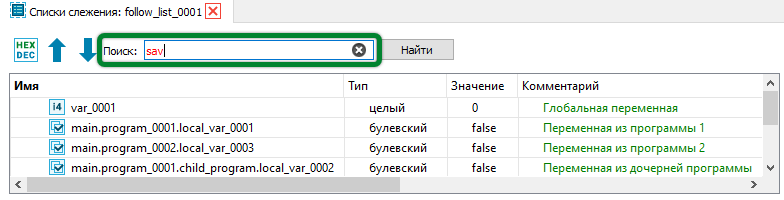

Если в списке отсутствует переменная с введенным именем, текст в поле ввода будет выделен красным цветом.

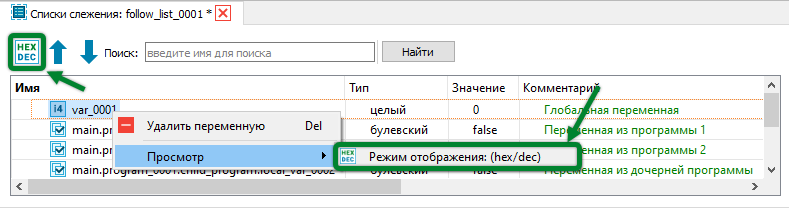

Вывод значений переменных в шестнадцатеричном формате. На панели инструментов нажмите кнопку

или из контекстного меню переменной выберите пункт «Просмотр → Режим отображения: (hex/dec)». В шестнадцатеричном формате могут быть представлены значения переменных байтового, целочисленного и вещественных типов данных.

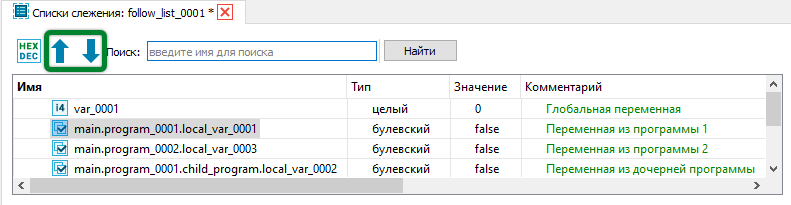

Изменение позиции переменной. Выделите переменную и нажатием кнопок

или

переместите переменную вверх или вниз по списку, одно нажатие на указанные кнопки перемещает переменную на одну позицию. Также доступно перемещение переменной при зажатой левой кнопке мыши.

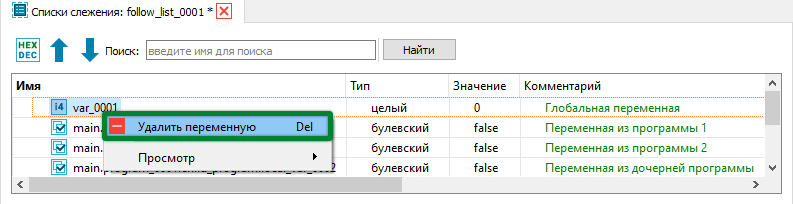

Удаление переменной из списка. Чтобы удалить переменную из списка, выберите в ее контекстном меню пункт «Удалить переменную». В появившемся диалоговом окне подтвердите удаление, нажав кнопку «Да».
