4 Пользовательский интерфейс

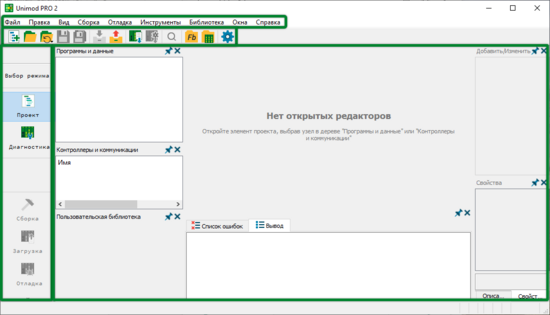

Пользовательский интерфейс среды разработки Unimod PRO 2 соответствует международному стандарту GUI (графический интерфейс пользователя), включающему многооконный режим работы, графические и текстовые редакторы, работу с мышью и т.п. Основными элементами являются панель главного меню, панель быстрого доступа, панель выбора режима работы и рабочее пространство среды разработки.

Панель главного меню.

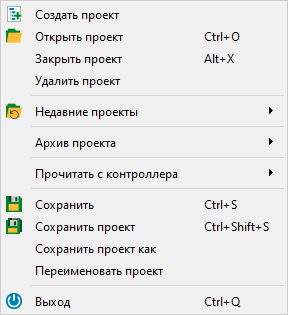

Файл – команды управления проектом, а также закрытия среды разработки:
Правка – список действий с элементами проекта:
Вид – список панелей рабочего пространства среды разработки, активные панели помечены галочкой. Процесс настройки рабочего пространства среды разработки описан в разделе «Настройка рабочего пространства»:
Сборка – команды сборки и проверки приложения перед его последующей загрузкой в контроллер:

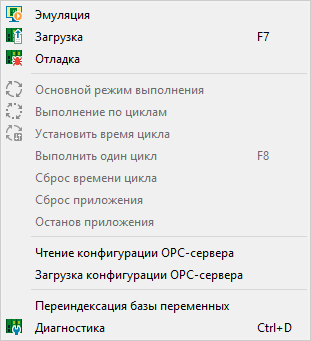

Отладка – команды отладки, диагностики и загрузки проекта, а также конфигурирования OPС-сервера:
Инструменты – команды настройки среды разработки, безопасности проекта, а также команды экспорта и импорта:
Библиотека – команды открытия системной библиотеки или библиотеки модулей ввода-вывода:
Окна – команда закрытия всех открытых в рабочем пространстве вкладок:
Справка – команда открытия сведений о текущей версии среды разработки:

Панель быстрого доступа.

Команды управления проектом:

– создать проект;

– открыть проект;

– недавние проекты;

– сохранить;

– сохранить проект.
Команды работы с архивом проекта:

– упаковать проект в файл;

– распаковать проект из файла.
Команды чтения с контроллера:

– прочитать проект;

– прочитать конфигурацию.
Вспомогательные команды:

– поиск;

– системная библиотека;

– библиотека модулей ввода-вывода;

– настройки.

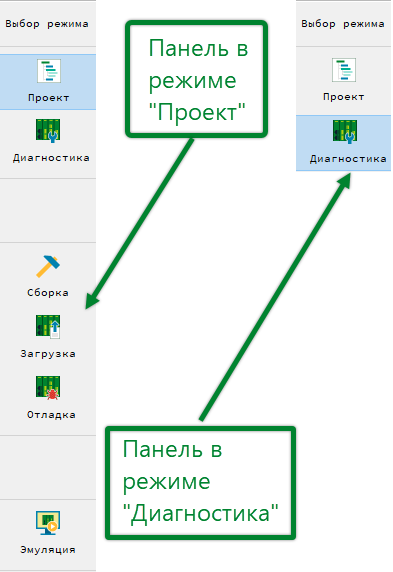

Панель выбора режима работы.

Содержит команды изменения режима работы, сборки и загрузки проекта:

– в режиме «Проект» осуществляется разработка и отладка технологического приложения, а также настройка конфигурации исполнительной системы;
– в режиме «Диагностика» осуществляется мониторинг работы контроллеров, сбор статистики и обновление программного обеспечения;
– команда сборки проекта;
– команда загрузки проекта;
– режим отладки проекта;
– режим эмуляции.

Команды «Сборка», «Загрузка», «Отладка» и «Эмуляция» отображаются на панели только в режиме «Проект».

Рабочее пространство среды разработки.

В рабочем пространстве среды разработки Unimod PRO 2 могут располагаться инструментальные панели и вкладки открытых редакторов, словарей и форм настройки параметров конфигурации.
