Для добавления, выделения, перемещения или удаления элементов в редакторе FBD/LD включите режим редактирования (кнопка на панели инструментов). Выделение одного элемента осуществляется нажатием левой кнопки мыши, а при нажатии на элемент правой кнопкой мыши, открывается его контекстное меню.
Добавление элементов:
добавление блока:откройте панель «Добавить/Изменить»→ найдите и добавьте элемент в редактор путем перетаскивания выделенного элемента или символа ). Подробное описание панели «Добавить/Изменить» приведено в разделе «Инструментальные панели». Добавить блок в редактор можно в любом режиме работы.
добавление комментария:из контекстного меню редактора выберите пункт «Добавить комментарий», после чего введите его текст. Изменение текста комментария осуществляется после двойного клика по нему левой кнопкой мыши. При этом в редакторе FBD/LD любой элемент можно «Закомментировать/Раскомментировать», выбрав из контекстного меню соответствующий пункт. Закомментированный элемент отображается серым цветом.
добавление линии связи: на панели инструментов выберите команду для переключения в режим «Соединение» → нажатием левой кнопки мыши выберите выходной и входной каналы соединяемых блоков → между соединенными блоками будет создана линия связи, при перемещении блоков линия связи будет перерисовываться автоматически.
Изменение элементов:
изменение названия и содержимого блока:откройте контекстное меню и выберите пункт «Изменить» → на панели «Добавить/Изменить» внесите изменения → подтвердите изменения нажатием на символ .
ручное изменение расположения линии связи (промежуточных участков линии): при добавлении линии связи по умолчанию происходит автоматическое разведение этой линии.Чтобы изменить расположение линии связи, выделите ее с помощью мыши, пока она не станет красной. Затем откройте контекстное меню и выберите пункт «Изменить». С помощью курсора мыши переместите промежуточный участок линии в нужное место.
добавление или удаление дополнительных логических входов (eni) и выходов (eno): откройте контекстное меню и выберите пункт «Добавить eni-eno»или «Удалить eni-eno».Используются при программировании на языке LD.
изменение линии связи: удалите существующую линию связи и добавьте новую, перерисовка линии связи происходит автоматически при перемещении блоков.
инвертирование линии связи: откройте контекстное меню и выберите пункт «Инвертировать».
изменение цвета элемента:откройте контекстное меню элемента → нажмите на пункт меню «Изменить цвет» → выберите один из предложенных вариантов.
автоматическая разводка линий связи: в редакторе, когда вы добавляете линию связи, она выстраивается автоматически. Однако, если вам нужно изменить расположение промежуточного участка линии, вы можете воспользоваться пунктом «Изменить» в контекстном меню (как описано выше). Чтобы вернуть линию связи к автоматической прокладке, выделите ее курсором мыши (пока она не станет красной), откройте контекстное меню и выберите пункт «Автоматически».
Удаление элементов:
выделите и удалите элементы одним из вышеуказанных способов. При удалении блока все соединенные с ним линии связи будут автоматически удалены.

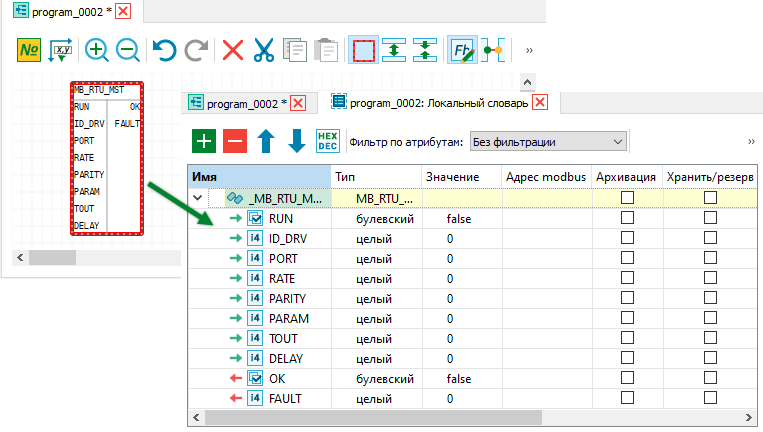

При добавлении графического блока в редактор в связанном с ним словаре автоматически инициализируется переменная. Но при удалении блока, связанная с ним переменная из словаря не удаляется, для этого нужно в редакторе FBD/LD нажать команду (очистить неиспользуемое из словаря). Для добавления доступны как блоки системной библиотеки, так и пользовательские блоки, соответствующие переменным, структурам или программным компонентам.
