AGA8_92 - расчет свойств природного газа

Назначение.

Функциональный блок используется для расчета свойств природного газа по уравнению состояния AGA8_92DC (ГОСТ 30319.2-96).

Состав структурной переменной.

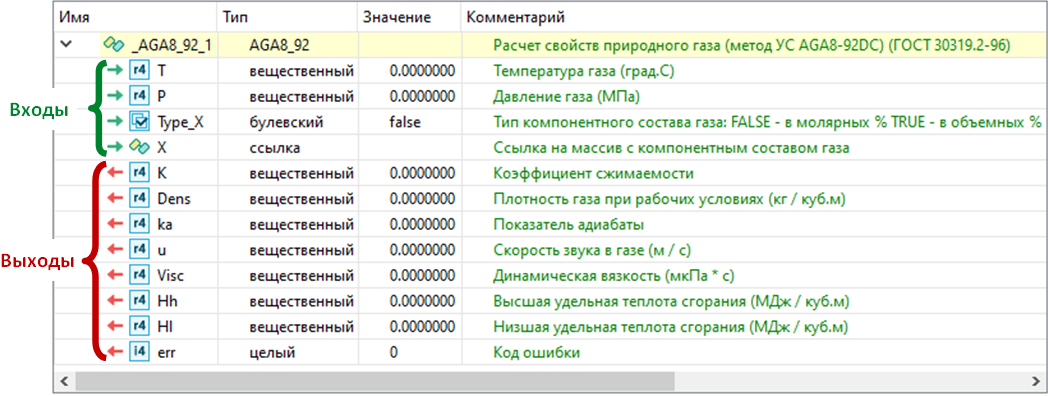

Переменная со структурным типом AGA8_92 будет добавлена в локальный словарь автоматически при добавлении блока AGA8_92 в редактор.

Вход X содержит ссылку на массив с компонентным составом природного газа. Каждый элемент массива является вещественным числом (тип данных REAL) и соответствует значению концентрации одного компонента газа.

Таблица соответствия элементов массива X и компонентов газа:

Элемент массива	Компонент	Элемент массива	Компонент	Элемент массива	Компонент
X[0]	Метан	X[10]	Ацетилен	X[20]	Метилмеркаптан
X[1]	Этан	X[11]	Этилен	X[21]	Диоксид серы
X[2]	Пропан	X[12]	Пропилен	X[22]	Гелий
X[3]	н-Бутан	X[13]	Бензол	X[23]	Неон
X[4]	и-Бутан	X[14]	Толуол	X[24]	Аргон
X[5]	н-Пентан	X[15]	Водород	X[25]	Монооксид углерода
X[6]	и-Пентан	X[16]	Водяной пар	X[26]	Азот
X[7]	н-Гексан	X[17]	Аммиак	X[27]	Воздух
X[8]	н-Гептан	X[18]	Метанол	X[28]	Кислород
X[9]	н-Октан	X[19]	Сероводород	X[29]	Диоксид углерода

Возможные коды ошибок на выходе "err" с кратким описание:

Код ошибки	Краткое описание
0	Ошибок нет
3	Недопустимый размер массива
4	Недопустимая ссылка на массив
-1	Недопустимое значение температуры
-2	Недопустимое значение давления
-8	Недопустимое значение доли азота
-16	Недопустимое значение доли углекислого газа
-32	Недопустимое значение доли метана
-64	Недопустимое значение доли этана
-128	Недопустимое значение доли пропана
-256	Недопустимое значение доли бутана
-512	Недопустимое значение доли сероводорода
-1024	Недопустимое значение доли остальных компонентов

Пример синтаксиса на языке ST.

//Вызов функционального блока AGA8_92

Block.AGA8_92(T, P, Type_X, X);

//чтение выходных параметров

K := Block.K;

Dens := Block.Dens;

ka := Block.ka;

u := Block.u;

Visc := Block.Visc;

Hh := Block.Hh;

Hl := Block.Hl;

err := Block.err;
