7.2.1 Чтение конфигурации

В среде разработки Unimod PRO 2 поддерживается возможность загрузки параметров конфигурации исполнительной системы из контроллера. Для этого тип реального контроллера должен совпадать с выбранным типом в приложении. Поддерживаемые для программирования типы контроллеров описаны в разделе «Системные требования».

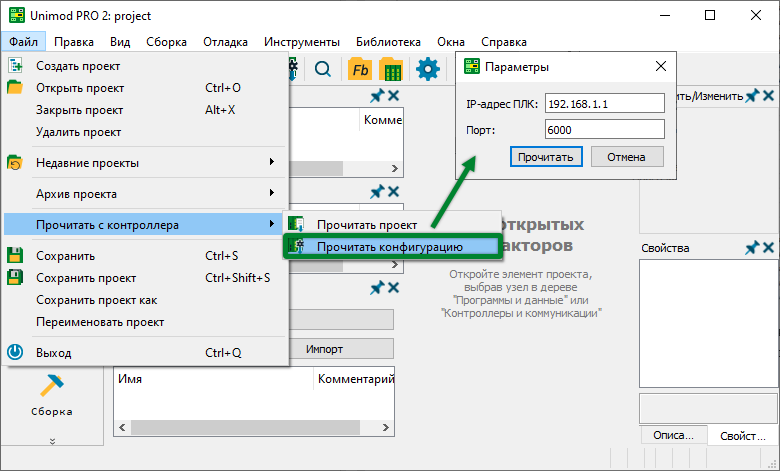

Для загрузки параметров конфигурации выберите пункт меню «Файл → Прочитать с контроллера → Прочитать конфигурацию» или нажмите кнопку

на панели быстрого доступа → в открывшемся окне введите IP-адрес контроллера и номер порта для подключения → нажмите кнопку «Прочитать». В качестве альтернативного варианта в дереве конфигурации кликните правой кнопкой мыши по имени контроллера и из контекстного меню выберите пункт «Прочитать конфигурацию с контроллера».

Возможные ошибки и предупреждения при чтении конфигурации:

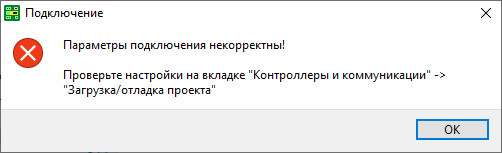

при отсутствии параметров подключения будет выведена ошибка. Повторите операцию с указанием IP-адреса и номера порта контроллера.

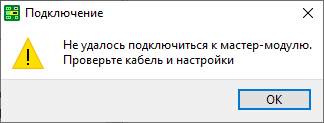

при неправильно заданных параметрах подключения или отсутствии связи с контроллером будет выведена ошибка. В данном случае повторите попытку и укажите корректные IP-адрес и номера порта контроллера. Если ошибка сохраняется при корректных параметрах, убедитесь в наличие связи с контроллером в режиме диагностики.

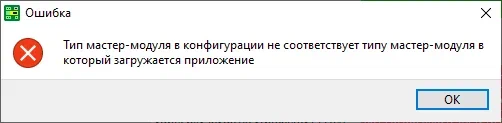

при несовпадении типов выбранного в проекте и подключенного контроллера (мастер-модуля), в процессе чтения конфигурации будет выведено сообщение об ошибке. Для определения типа подключенного контроллера перейдите в режим «Диагностики» → опросите доступные в сети устройства → определите тип контроллера по значению столбца «Тип модуля». Подробнее в разделе «Режим диагностики».
