9.2 Диагностика модулей ввода-вывода

Диагностика модулей ввода-вывода позволяет просматривать статистические данные, параметры работы и состояния каналов ввода-вывода, а также применять инструменты для просмотра калибровочных параметров каналов ввода-вывода и обновления программного обеспечения.

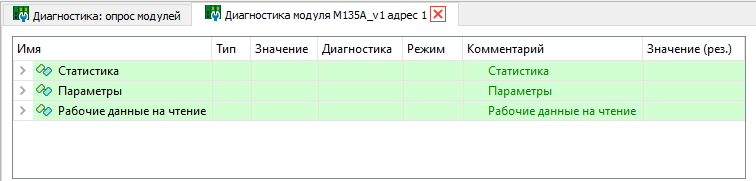

Для выполнения диагностики необходимо дважды щелкнуть левой кнопкой мыши по модулю в списке или из его контекстного меню выбрать пункт «Диагностика». После этого откроется вкладка, на которой расположена модульная структура, соответствующая выбранному модулю ввода-вывода, с информацией о каналах ввода-вывода, параметрах и состоянии устройства. Для просмотра вложенных элементов структуры нажмите символ

у соответствующего раздела.

Состав модульной структуры зависит от выбранной модели модуля ввода-вывода и описан в руководстве по эксплуатации на соответствующее устройство.

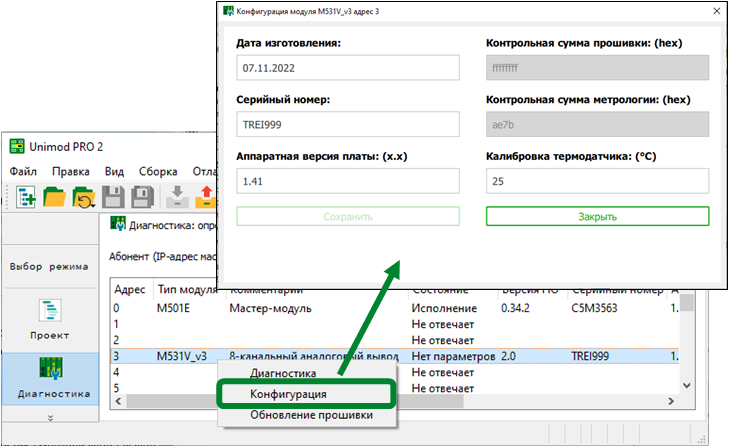

Для просмотра конфигурационных параметров модуля ввода-вывода кликните правой кнопкой мыши по модулю в списке опроса и из контекстного меню выберите пункт «Конфигурация».
