9.2.1 Поверка каналов ввода-вывода
В режиме диагностики доступны для просмотра калибровочные параметры входных и выходных каналов. К таким параметрам относятся минимальное и максимальное значение тока и напряжения на каждом из каналов модуля. Калибровочный диапазон возможных значений тока и напряжения задается на заводе изготовителе и не доступен для изменения пользователем, но может потребоваться в процессе поверки каналов на соответствие характеристикам, заявленным в паспорте на конкретный модуль.

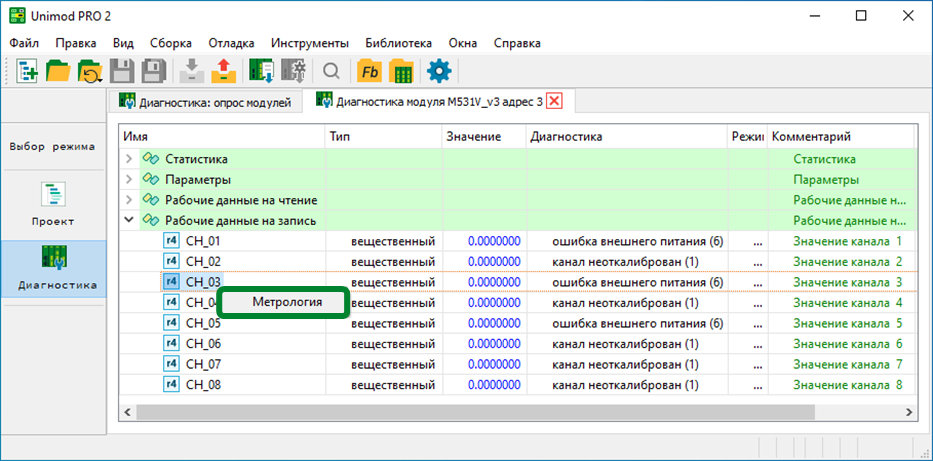

Для просмотра калибровочных параметров на вкладке диагностики модуля ввода-вывода раскройте раздел с рабочими данными на чтение для модулей ввода или данными на запись для модулей вывода → кликните правой кнопкой мыши по одному из каналов → из контекстного меню выберите пункт «Метрология».

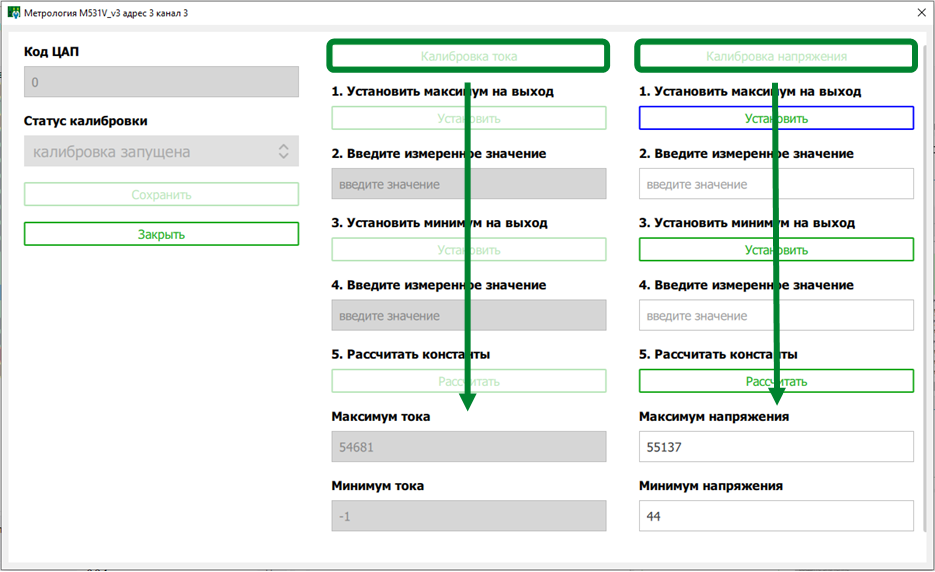

В открывшемся окне для просмотра максимальных и минимальных значений тока и напряжения нажмите кнопку Калибровка тока или Калибровка напряжения. Указанные параметры доступны только для чтения, все попытки ввести новые значения будут проигнорированы.
