7.3.3.3 Добавление и настройка переменных в МЭК-104

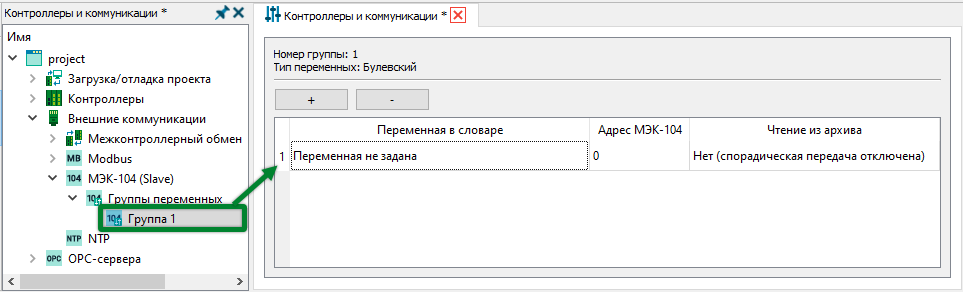

Для добавления переменных в группу откройте форму настройки параметров, выбрав в дереве конфигурации раздел соответствующей группы.

Добавление и удаление переменных осуществляется нажатием кнопок

соответственно. Добавленные переменные отображаются только на форме настройки параметров группы.

Для настройки переменной доступны параметры:

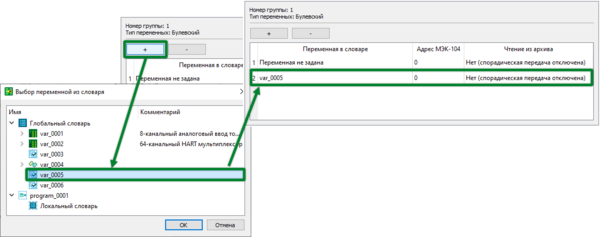

Имя переменной в словаре – служит для идентификации переменной в технологическом приложении. Для изменения дважды щелкните мышью по имени и в открывшемся окне выберите глобальную или локальную переменную.
Адрес МЭК-104 – уникальный адрес переменной по протоколу МЭК-104 в пределах всех МЭК-адресов проекта, используется для идентификации переменной в SCADA-системах.
Чтение из архива – чтение значений из архива доступно, если у переменной установлен атрибут «Архивация», а для группы переменных включен параметр «Спорадическая передача» (передача данных по мере их изменения). Используется для накопления значений переменной в памяти контроллера и последующей их передачи во внешнюю систему, если на момент изменения значения переменной соединение с внешней системой отсутствовало. В отключенном состоянии все значения переменной, изменяющиеся в период отсутствия связи, будут потеряны.

Чтобы изменить значение переменной в группе, дважды щелкните по ней левой кнопкой мыши.



Перед добавлением переменных в группу МЭК-104 убедитесь, что в глобальном или одном из локальных словарей имеются переменные с типом данных, соответствующим типу данных группы. Если в глобальном или локальных словарях отсутствуют переменные с требуемым типом данных, при попытке их добавления в группу будет выведено предупреждение.

Для добавления переменной в глобальный или локальный словарь следуйте инструкциям из раздела «Управление переменными» настоящего руководства.
