7.2.2.5.1 Резервирование процессорной части

Данный вариант предусматривает наличие в составе контроллера единого УСО и двух мастеров с внешней схемой определения статуса «Основной – Резервный». В каждый момент времени УСО опрашивает только один мастер – «Основной».

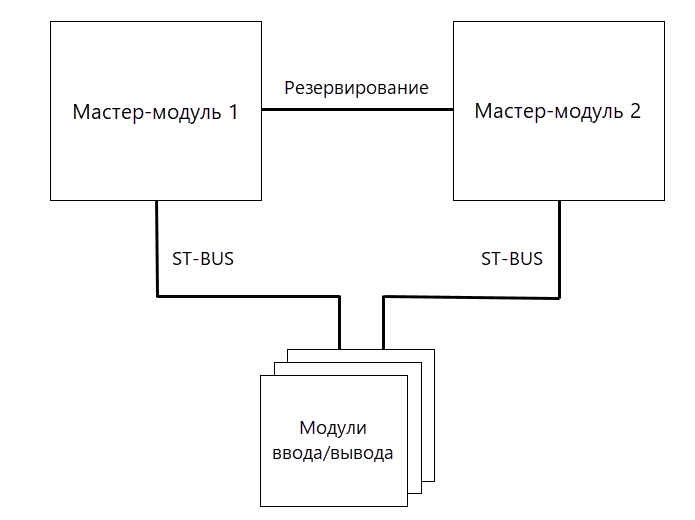

Ниже представлена схема обмена с модулями при резервировании процессорной части (опрос модулей ввода/вывода выполняет только мастер-модуль с текущим статусом «Основной»):

Технологическая программа Unimod Pro 2 выполняется как на «Основном» мастер-модуле, так и на «Резервном». База данных «Основного» мастера зеркализируется на «Резервный».

Переход управления с «Основного» мастера на «Резервный» автоматически происходит при полном отказе основного (при срабатывании Watchdog), или при ошибках, определяемых вызовом SYSTEM(25).

При установке переключателя DIP:1 в значение «On» – выполняется «холодный» старт без восстановления сохраненного состояния, а также блокируется «зеркализация» базы.
