7.2.6.1 Параметры линии связи

Линия связи позволяет обмениваться данными с несколькими подключенными к ней модулями ввода-вывода. В дереве конфигурации количество линий связи устанавливается автоматически в зависимости от типа мастер-модуля. За каждым разделом линии связи закреплена форма настройки параметров.

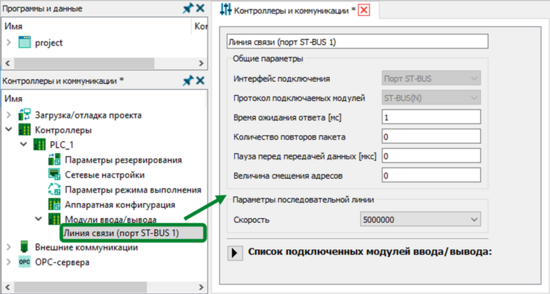

Параметры линии связи:

Поле ввода – используется для изменения названия линии связи.
Интерфейс подключения – по умолчанию выбрано значение «Порт-ST-BUS», оно недоступно для изменения, так как обмен данными с модулями ввода-вывода в контроллерах TREI осуществляется по протоколу ST-BUS с использованием соответствующих портов.
Протокол подключаемых модулей – по умолчанию выбран протокол ST-BUS(N) – это последняя модификация протокола ST-BUS.
Время ожидания ответа – период времени, в течение которого ожидается ответ на запрос от модуля ввода-вывода. Регулируется в зависимости от скорости канала связи. При отсутствии в указанный период ответа о получении, пакет отправляется повторно. Если количество попыток отправки пакета превысило значение параметра «Количество повторов пакета», в системных событиях фиксируется ошибка, а отправка пакета запускается повторно.
Количество повторов пакета – количество попыток отправки пакета, по истечении которых в системных событиях фиксируется ошибка, а отсчет попыток перезапускается.
Пауза перед передачей данных – период времени в микросекундах между отправкой данных на модуль ввода-вывода. Данный параметр актуален, если модуль ввода-вывода не успевает обрабатывать поступающие запросы, тогда их принудительно задерживают на Master-устройстве.
Величина смещения адресов – задает величину смещения адресов для модулей ввода-вывода. Заданное значение вычитается из номера модуля в проекте, например, если модуль в проекте имеет адрес 129, то мастер-модуль будет обращаться к нему по адресу (129-Х). При этом обращение к модулям с адресами 1..X осуществляться не будет.
Скорость – задает скорость передачи данных в бит/с, доступные для выбора значения могут отличаться в зависимости от типа мастер-модуля.

Количество доступных для настройки параметров может меняться в зависимости от выбранного типа мастер-модуля.
