7.2.6.2 Управление модулями ввода-вывода

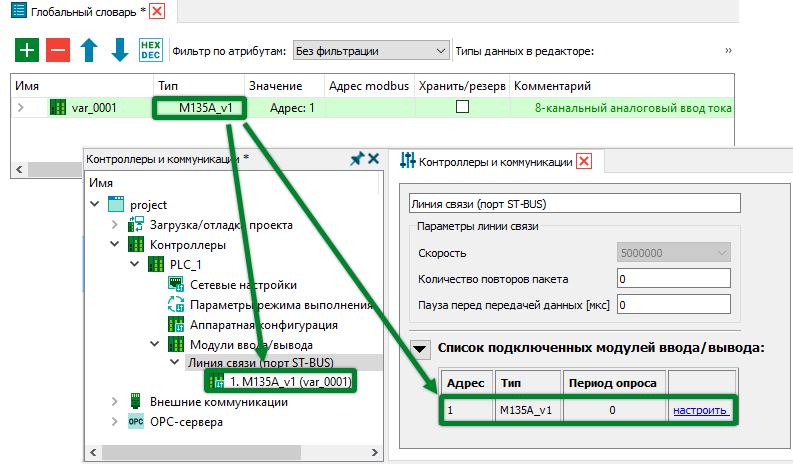

Добавление модуля ввода-вывода. Добавьте в глобальный словарь переменную с типом структуры, соответствующей модулю ввода-вывода. После этого модуль ввода-вывода будет добавлен в дерево конфигурации в качестве вложенного элемента линии связи, а также будет отображаться на форме настройки параметров линии связи.

	Для просмотра всех доступных модульных структур выберите пункт меню «Библиотека – Модули ввода-вывода». Постфикс «*_vX» в названии модуля обозначает версию конфигурации (прошивки).

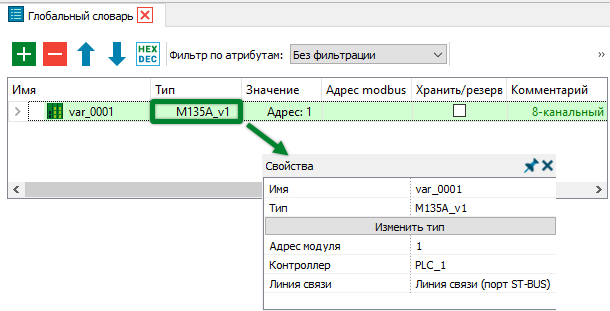

Изменение адреса модуля ввода-вывода. Выделите переменную модульной структуры в глобальном словаре и на панели «Свойства» из выпадающего списка выберите любой свободный адрес на линии связи ST-BUS.

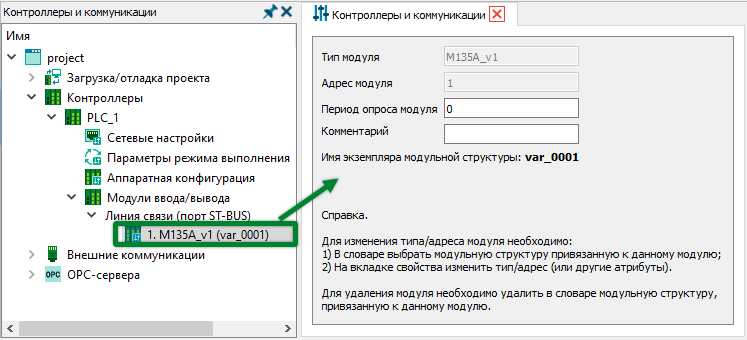

Настройка параметров. Форма настройки параметров модуля ввода-вывода открывается при его выделении в дереве конфигурации.

Параметры модулей ввода-вывода:

Тип модуля – совпадает с типом модульной структуры, выбранным для глобальной переменной. Может быть изменен в глобальном словаре или на панели «Свойства». Изменение на панели «Свойства» доступно после выделения переменной в глобальном словаре.
Адрес модуля – уникальное целое число от 1 до 254, устанавливается автоматически при добавлении переменной модульной структуры, изменяется на панели «Свойства» после выделения соответствующей переменной в глобальном словаре.

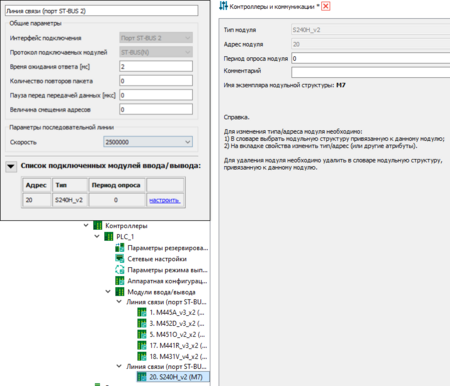

	Если по протоколу ST-BUS-2 объявить адрес модуля, то в дальнейшем он будет опрашивать все последующие адреса только по этому протоколу.

Период опроса модуля – период времени в миллисекундах между запросами параметров модулей ввода-вывода. Период равный «0» соответствует опросу модуля в каждом цикле технологической программы.
Комментарий – краткое описание модуля ввода-вывода.

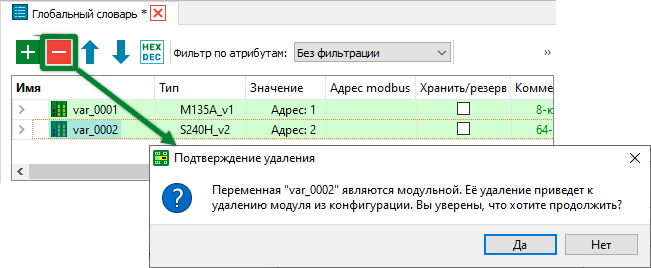

Удаление модулей ввода-вывода. Используйте один из двух вариантов:

в глобальном словаре для модульной переменной выберите тип данных, отличный от модульных структур;
удалите модульную переменную из глобального словаря.
